什么是超声波塑焊机？一文读懂超声波塑焊机的原理与应用
想象一下两块塑料要接合，不用胶水、不用螺丝、也不加热火焰——只需在1秒钟内让它们在高速摩擦中自行融合，接缝强度甚至超过材料本体。这就是超声波塑焊机技术原理带来的效果：用每秒两万次以上的机械振动，让塑料分子在瞬间“握手言和”。
把超声波塑焊机想象成一台“分子级别的按摩仪”——它不粗暴地烧熔塑料，而是让塑料分子在剧烈振动中产生内摩擦热，像两手快速搓热一样，在特定位置精准生热并融合。这种“冷加工”式的焊接方式，正是现代制造业大规模采用它的核心原因。
一、超声波塑焊机技术原理的基本概念与定义
超声波塑焊机技术原理，是指利用超声波发生器将工频交流电转换为高频电信号，再通过换能器转变为高频机械振动，最终在塑料工件界面产生摩擦热而实现焊接的完整技术链路。
超声波焊接属于固态焊接的一种，全程不添加任何溶剂、胶黏剂或填充材料。它最鲜明的特征是：焊接过程极快，通常在0.1～2秒内完成一次焊接；热影响区极小，对塑料制件的外观和周边结构几乎没有损伤。
一个明确的定义是：超声波塑焊机通过压电陶瓷换能器将电能转化为20kHz～40kHz的机械振动能，经变幅杆放大振幅后传递至焊头，在压力作用下使塑料界面产生分子级融合。高频超声波塑焊机技术原理中的频率和振幅参数，直接决定了焊接强度与外观质量。
二、超声波塑焊机技术原理的核心技术原理

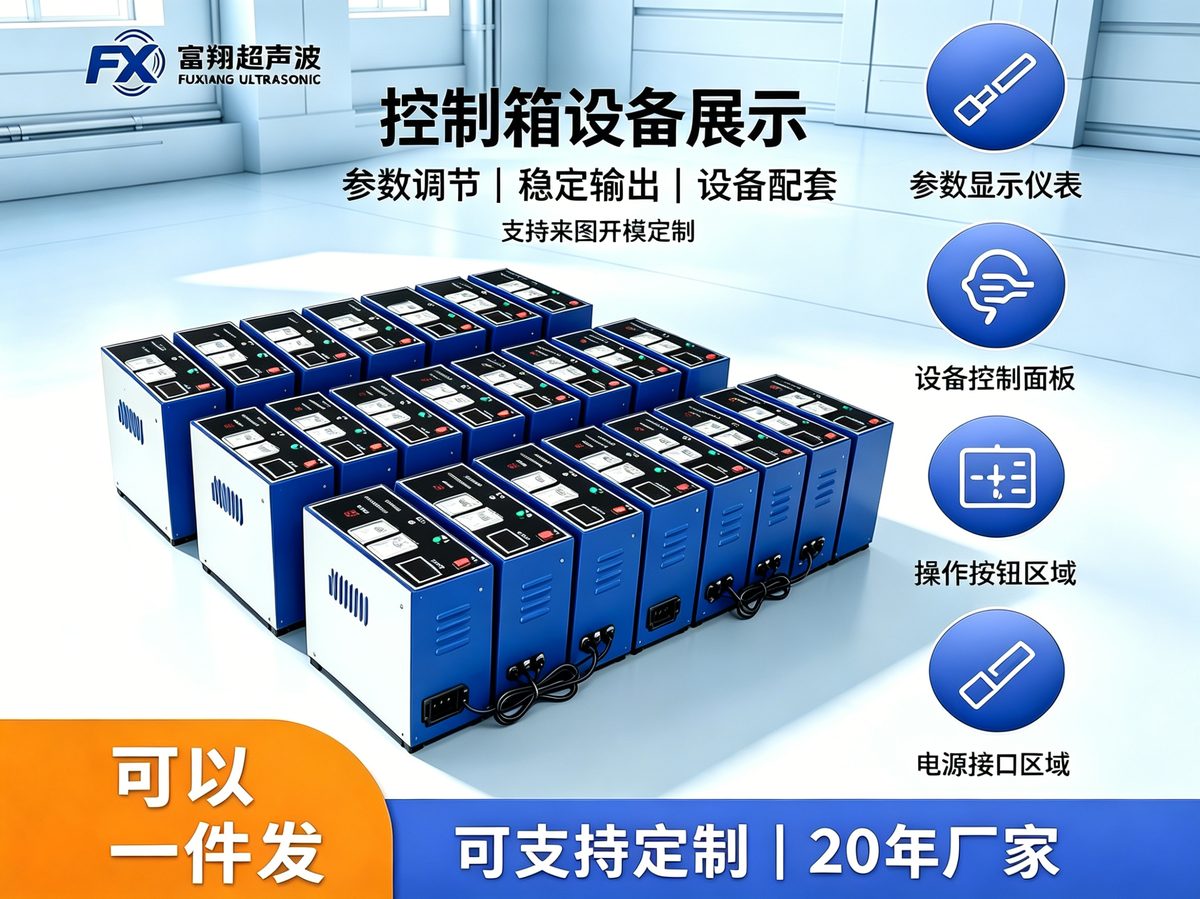

超声波塑焊机技术原理产品实拍与应用展示
超声波塑焊机技术原理的核心可以拆解为四个关键环节，每一步都牵涉精密的物理参数控制：
- 电-机能量转换：超声波发生器输出高频高压电信号，驱动压电陶瓷换能器产生纵向机械振动。此时振动幅度仅约5～10μm，肉眼几乎不可见。
- 振幅放大：机械振动传递至变幅杆，通过截面变化和材料特性将振幅放大至20～60μm，这个幅度足以使塑料分子链产生显著摩擦。
- 热能生成：焊头以高频振动接触塑料工件，在0.2～0.5秒内于焊接界面产生局部高温（可达200～300℃），使塑料表面熔化形成熔融层。
- 压力保固：焊接完成后保持短暂压力（通常0.3～0.8秒），让熔融层在压力下冷却定型，形成致密的分子链缠结结构。
焊接质量的关键参数包括：振动频率（kHz）、输出功率（W）、振幅（μm）、焊接压力（MPa）、焊接时间和保压时间。以常见的工业超声波塑焊机技术原理为例：焊接ABS材料时，推荐频率为20kHz，振幅控制在30～40μm，压力在1.5～2.5MPa之间，焊接时间0.3～0.6秒，良品率可达99.5%以上。
值得一提的是阻抗匹配——焊头与塑料件接触时的声阻抗要尽量匹配，否则振动能量会在界面上反射损耗，导致焊接不牢或焊头过载发热。
三、超声波塑焊机技术原理的主要分类与类型
按照不同的分类维度，超声波塑焊机技术原理设备可以分为以下常见类型：
- 按频率分类：
- 15kHz低频机型：振幅大、功率强，适合大型件和刚性塑料（如尼龙加玻纤）
- 20kHz标准机型：应用最广，兼顾焊接精度与强度，适合绝大多数工程塑料
-
28kHz/35kHz/40kHz高频机型：振幅小、精度极高，适合精密电子和薄壁件
-
按驱动方式分类：
- 气动式：通过气缸提供焊接压力，响应快、控制简单，适合批量生产
- 伺服电缸式：压力闭环控制、位移精确可调，适合对焊接深度要求苛刻的场合
-
手动便携式：轻便灵活，适合大型制件的现场补焊
-
按自动化程度分类：
- 手动机型：人工上下料，适合中小批量生产
- 半自动机型：旋转台或滑台式结构，一人操作多工位
- 全自动超声波塑焊机技术原理设备：配备自动上料、自动焊接、自动检测系统，配合机械手组成完整生产线
选型参数对比表（以20kHz机型为例）：
| 参数 | 功率范围 | 适用材料 | 典型应用 | 焊接时间 | |------|----------|----------|----------|----------| | 标准型 | 1200W～2000W | ABS、PS、PC | 数码外壳、小家电 | 0.3～1.0s | | 大功率型 | 2600W～3200W | 尼龙、PP加玻纤 | 汽车风道、结构件 | 0.5～2.0s | | 高频型 | 800W～1500W | 精密电子塑料 | 连接器、传感器 | 0.1～0.4s |
选购时要关注的核心指标包括：换能器效率、变幅杆材料（钛合金最优）、焊头加工精度和发生器控制算法的稳定性。一位经验丰富的超声波塑焊机技术原理供应商，会根据产品形状、材料特性推荐合适的频率和功率组合。
四、超声波塑焊机技术原理的应用场景举例
超声波塑焊机技术原理产品实拍与应用展示
超声波塑焊机技术原理的应用覆盖几乎所有热塑性塑料制品领域。以下各行业案例可以直观感受这项技术的实际价值：
案例一：医疗器械行业——一次性输液器的滴壶焊接。材料为PVC，采用28kHz高频机型，焊接时间0.2秒，焊接强度需通过50N拉力测试。东莞一家医疗器械工厂使用全自动超声波塑焊机技术原理设备后，单班产能从800件提升至2600件，良品率保持在99.2%。
案例二：汽车工业——车门内饰板的铆接焊接。材料为PP+EPDM，使用20kHz/3200W大功率机型，通过多点同时焊接一次完成，节拍时间12秒/件。相比传统的热板焊接，能耗降低了65%，焊接面平整无溢料。
案例三：消费电子——TWS耳机充电仓外壳的密封焊接。材料为PC+ABS，壁厚仅1.2mm，要求焊接后表面零痕迹。采用40kHz高频机型配合精密钛合金焊头，焊接深度误差控制在±0.05mm以内。
案例四：包装行业——日化产品泵头组装。通过超声波焊接替代快干胶粘接，完全消除了胶水气味和固化等待时间，生产效率提升3倍以上。焊接后的密封性通过0.2MPa气密测试。
位于东莞市大岭山镇大沙村东阳路8号的富翔超声波，曾为一家欧洲医疗客户提供定制化焊接方案——客户要求焊接后内壁无溢料残留。富翔工程师通过有限元仿真优化焊头形状，配合伺服压力控制技术，最终将溢料控制在0.1mm以内。
五、超声波塑焊机技术原理的行业现状与市场规模
全球超声波焊接设备市场在2025年规模约为18.6亿美元，预计到2030年将增长至27.4亿美元，年复合增长率（CAGR）约7.9%。增长驱动力主要来自电动汽车（电池模组、充电接口）、医疗器械（一次性耗材）和消费电子（智能穿戴）三个板块。
国内超声波焊接设备行业呈现“两头分散、中间集中”的格局——大量小规模厂商集中在入门级市场，具备自主研发能力的中高端设备制造商约30～50家。从技术指标来看，国产设备在频率稳定性、焊接精度和自动化配套方面已接近国际先进水平，部分核心部件如压电陶瓷换能器仍依赖进口材料，但整机集成能力显著提升。
一个值得关注的变化是——超声波塑焊机技术原理的标准化程度在提高，行业对焊接过程的数据化追溯需求明显增加。越来越多的下游客户要求设备支持MES系统对接，实时记录焊接压力、振幅和能量曲线。这意味着设备制造商不仅要懂声学，还需具备软件开发和数据服务能力。
在东莞地区，超声波焊接设备产业链已相当成熟。以东莞市大岭山镇大沙村东阳路8号为核心聚集区，形成了从换能器、变幅杆、焊头到整机制造、自动化集成的完整供应链。富翔超声波正是该地区的代表企业之一，其20年超声波焊接技术积累覆盖了从小批量样品试制到批量产线集成的完整能力。
六、超声波塑焊机技术原理的未来发展趋势
超声波塑焊机技术原理产品实拍与应用展示
超声波塑焊机技术原理正在与数字化、智能化和新材料技术深度融合，未来五年的走向清晰可见：
-
智能焊接工艺控制：引入闭环控制系统，通过力传感器和位移传感器实时反馈，自动调节焊接压力与能量输出。焊机如同一个有“触觉”的机器人，对材料批次波动和环境温度变化自动补偿。
-
焊接过程数字化：每一件产品的焊接参数将与产品序列号绑定，形成完整的质量追溯数据链。在汽车和医疗行业，这一需求已成为采购的刚需条件。
-
多层材料焊接技术：随着可穿戴设备和汽车电子发展，塑料-金属混合焊接（如塑料与铝合金、塑料与不锈钢）的需求增长明显。超声波焊接可以在金属表面产生微米级嵌合结构，实现异种材料的可靠连接。
-
模块化设计：快换焊头结构和通用型接口标准化，让一台主机可快速适配多种产品。切换效率从过去的30分钟缩短至2～3分钟，满足多品种小批量的柔性生产需求。
-
环保节能方向：更高效率的换能器材料和能量回收技术，使单位焊点的能耗再降低20%～30%。同时无耗材的工艺特性将进一步巩固其绿色制造的优势地位。
在自主创新方面，长寿命钛合金焊头、自适应频率追踪算法、面向多目标优化的人工智能参数推荐系统，是未来三到五年内最有价值的突破方向。超声波塑焊机技术原理厂家需要在这些方向持续投入，才能在竞争加剧的市场中建立技术壁垒。
行业问答：关于超声波塑焊机技术原理的常见疑惑
问：超声波塑焊机技术原理是只适用于特定类型的塑料吗？ 答：并不是所有塑料都适用。超声波焊接适用于热塑性塑料，如ABS、PC、PS、PA、POM、PP等，这些材料加热后会熔融并重新固化。热固性塑料（如酚醛树脂）加热后不可逆，不能使用超声波焊接；PE、PP这类材料虽然可焊，但需要大振幅和特殊焊头设计，建议先做焊接试验评估可行性。
问：超声波焊接与热板焊接、振动摩擦焊接相比有优势吗？ 答：三种焊接方式各有适用场景。超声波焊接最突出的优势是速度快（通常在1秒内）、热影响区域小、能耗最低，适合中小型精密部件。热板焊接适合大面积或复杂轮廓的零件，但加热效率低、能耗高。振动摩擦焊接适合大型不规则零件，如汽车仪表板、进气管，设备投资较大。选型时需综合考量零件尺寸、材料、产量和成本。
问：如何判断一台超声波塑焊机的焊接质量是否可靠？ 答：核心看三点：1） 焊接强度是否达到产品设计要求——可通过拉力机进行破坏性试验验证；2） 焊接一致性是否稳定——连续焊接100件后测试关键尺寸波动范围；3） 焊接外观是否存在溢料、发白或变形等瑕疵。专业的设备供应商会提供完整的焊接工艺参数报告和测试试片。
问：超声波塑焊机的功率越大焊接效果越好吗？ 答：不一定。功率与换能器面积、工具头大小和焊接面积相关，关键在于能量密度是否匹配。塑料件焊接并非能量越大越好，过大的能量会导致溢料严重甚至损伤塑料分子链。正确的选型逻辑是：根据焊接面积和材料硬度计算所需振幅范围和能量，再反推合适功率和频率的设备。
问：在选购超声波塑焊机时应该重点考察供应商的哪些方面？ 答：重点看四个方面：1） 焊头设计与制造能力——这是决定焊接效果的关键环节，需要有有限元分析和精密加工能力；2） 焊接工艺试验条件——是否能提供免费打样，用实际工件验证方案；3） 自动化配套集成能力——能否提供从单机到产线的完整解决方案；4） 售后响应速度——超声波焊接对工艺参数较为敏感，出现问题时能否快速到场或远程支持。
问：小批量多品种的生产模式适合用超声波塑焊机吗？ 答：非常适合。现代超声波塑焊机普遍支持快速换模结构，换焊头时间可控制在5分钟内。而且超声波焊接参数数字化存储，切换产品时一键调出对应配方，无需反复调试。对小批量柔性制造场景，一台设备可以覆盖几十种产品的焊接需求，投资回报率远高于专用热板机或振动摩擦焊机。
问：富翔超声波能提供哪些具体服务？ 答：富翔专注超声波焊接技术20年，总部位于东莞市大岭山镇大沙村东阳路8号，设自有现代化工厂，服务全球20个国家与地区的精密设备制造商。可提供从焊接工艺方案设计、焊头定制、设备制造到自动化产线集成的全流程服务，核心部件采用进口压电陶瓷和钛合金焊头，焊接良品率稳定在99%以上，小批量定制1台起订，48小时可完成免费打样验证，支持OEM贴牌与ODM私模开发，3天完成结构评审、15天出首样。根据不同市场要求提供相应技术支持，可满足欧盟及北美市场客户的通用准入预期。
