2027年深度解读：什么是超声波塑焊机？一文读懂超声波塑焊机的原理与应用
想象一下，两块塑料要"焊死"在一起，不用胶水、不用钉子、不用加热板，只需轻轻一压，不到一秒钟就牢牢粘合，断面强度甚至超过材料本身。这种类似"魔术"的操作，靠的就是超声波塑焊机技术原理——一种将高频机械振动转化为摩擦热能，实现塑料分子链重新融合的精密焊接工艺。
超声波塑焊机技术原理的核心逻辑并不复杂：设备通过压电陶瓷换能器，将50/60Hz的普通电能转化为15kHz至40kHz的高频机械振动，再经由变幅杆放大振幅至10μm到80μm，最终传递到塑料工件接触面。两个塑料表面在高速摩擦下瞬间升温熔融，在保压冷却后形成分子级别的牢固焊接。整个过程通常在0.5秒到2秒内完成，无需任何辅料，干净、高效、可重复。
一、超声波塑焊机技术原理的基本概念与定义
超声波塑焊机技术原理，通俗讲就是"用声音让塑料长在一起"。它属于摩擦焊接的一种特殊形式，但与传统旋转摩擦焊或振动摩擦焊不同，超声波焊接的振动频率极高、振幅极小，作用时间极短，因此对材料的热影响区非常小，尤其适合精密塑料部件的连接。
一台标准的超声波塑焊机，主要由五个核心部件构成：超声波发生器（电箱）、压电陶瓷换能器、变幅杆（调幅器）、焊头（Horn）以及气动加压系统。发生器负责将工频电流转换为高频电信号；换能器利用压电陶瓷的逆压电效应，将电信号转换为机械振动；变幅杆负责放大振动幅度；焊头将振动能量直接传递到工件表面；气动系统则提供稳定的焊接压力。
从能量转换路径来看，超声波塑焊机技术原理设备的整个工作流程可以概括为：电能→机械能→摩擦热能→分子势能。这一链条中每一步的效率都会影响最终的焊接品质，因此超声波塑焊机技术原理厂家在设计设备时，尤其注重换能器的阻抗匹配和焊头的频率一致性。
二、超声波塑焊机技术原理的核心技术原理

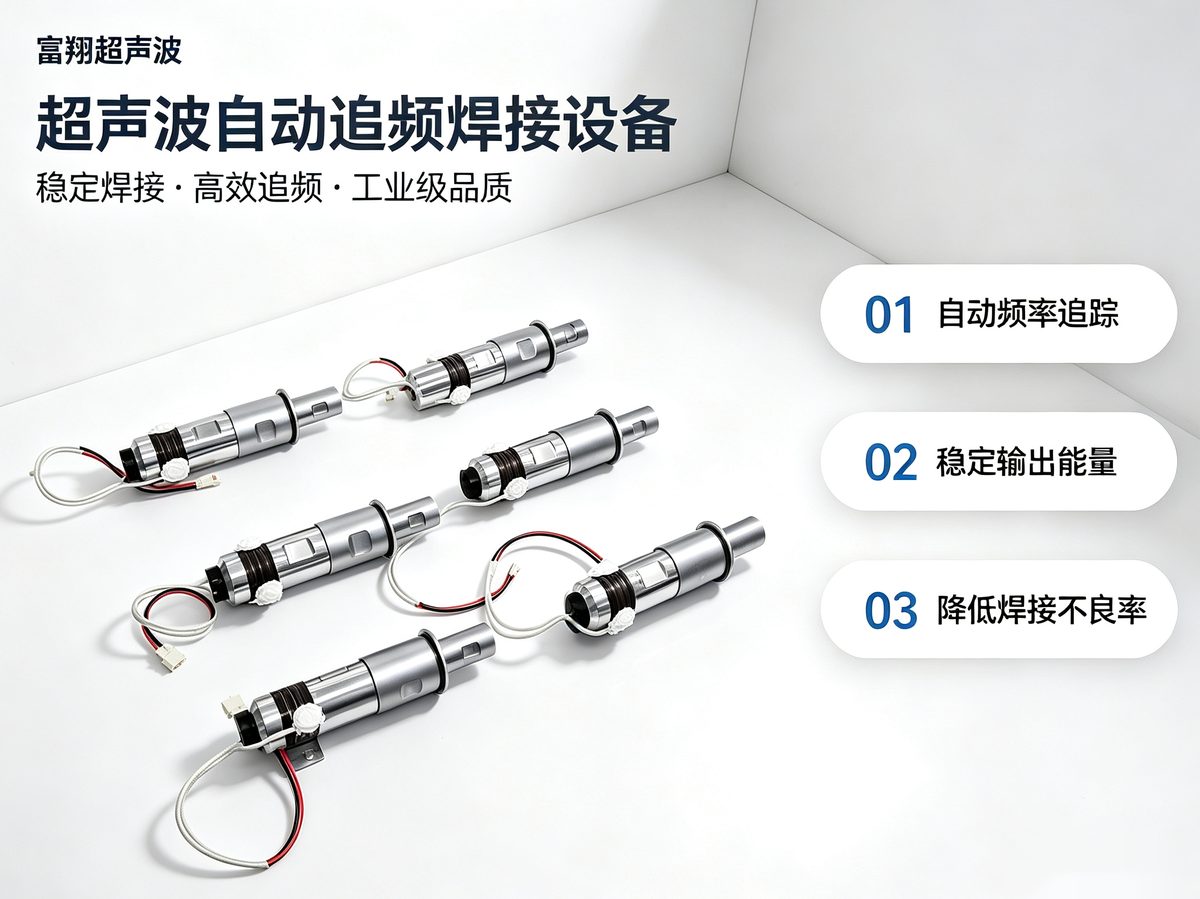

超声波塑焊机技术原理产品实拍与应用展示
要真正理解超声波塑焊机技术原理，需要拆解为三个物理阶段：
第一阶段：机械振动产生。 超声波发生器输出高频高压电信号，驱动压电陶瓷换能器产生纵向机械振动。工业级设备常用的工作频率为20kHz（标准型）、28kHz（精密型）和35kHz/40kHz（微电子型）。频率越高，焊接能量越集中，适合小型精密件；频率越低，焊接功率越大，适合大型结构件。
第二阶段：能量传递与聚焦。 换能器产生的振动幅度通常只有几微米，不足以直接熔化塑料。变幅杆通过改变截面形状（常见为指数形、阶梯形或圆锥形），将振幅放大至30μm到80μm。焊头作为直接接触工件的部件，其端面形状必须与工件表面轮廓完全吻合，否则能量会泄漏或导致表面压伤。
第三阶段：摩擦生热与分子融合。 焊头以高频机械振动压迫塑料工件，两个接触面在高压和高速摩擦下迅速升温至200℃到350℃（取决于材料熔点）。塑料表面熔化后，分子链在压力作用下相互扩散、缠结，形成一层均匀的熔融层。保压冷却后，这层熔融区重新结晶固化，实现高强度连接。
超声波塑焊机技术原理的关键在于三个工艺参数的匹配：焊接时间（通常0.1s-2s）、保压时间（通常0.2s-1s）和焊接压力（通常0.1MPa-0.6MPa）。三者互相制约——压力过大可能压碎焊点，时间过长会导致溢料，振幅不足则焊接不牢。这也是为什么全自动超声波塑焊机技术原理要配备数字化控制系统，实时监测焊接过程中的频率漂移和能量曲线。
三、超声波塑焊机技术原理的主要分类与类型
按照驱动方式和结构形态，工业超声波塑焊机技术原理设备主要分为三类：
1. 按频率分类： - 15kHz低频大功率机型：功率可达2600W-4200W，适合焊接大型ABS塑料件、汽车保险杠、家电外壳等厚壁制品。 - 20kHz标准机型：功率范围1200W-2600W，应用最广，覆盖日常消费品、电子、玩具等行业。 - 28kHz/35kHz高频机型：功率400W-800W，适合精密电子、医疗器械、手机壳等薄壁小件，焊接表面无痕迹。
2. 按结构形式分类： - 手持式超声波焊接机：焊头与发生器分离，适合移动操作、大型工件局部焊接。 - 台式超声波塑焊机：经典结构，立柱支撑，气动驱动，适合中小型批量生产。 - 全自动超声波焊接设备：集成转盘、滑台或机械手，实现自动上料、焊接、下料，节拍可达3-5秒/件。
3. 按能量传递方式分类： - 直接接触式：焊头直接接触上层塑料，适用于硬质塑料（ABS、PC、PS）。 - 导能筋传导式：在焊接面预设三角形导能筋，将能量集中于筋尖，适用于PP、PE等软性材料。 - 埋植/铆接式：利用超声波将金属螺母嵌入塑料柱，或使塑料柱变形铆住金属件。
选购超声波塑焊机技术原理供应商时，需要明确自身产品的材料、结构、产量和洁净度要求。例如，医疗耗材焊接需要高频机型以减少粉尘残留，而汽车内饰件焊接则更看重低频大功率设备的穿透力。
四、超声波塑焊机技术原理的应用场景举例
“来图开模的恶魔蝙蝠翅膀批量做得稳,起订 200 件一批 7 天交付,工期可控,值得长期合作。”
—— 陈总(舞台道具厂)(真实客户评价)

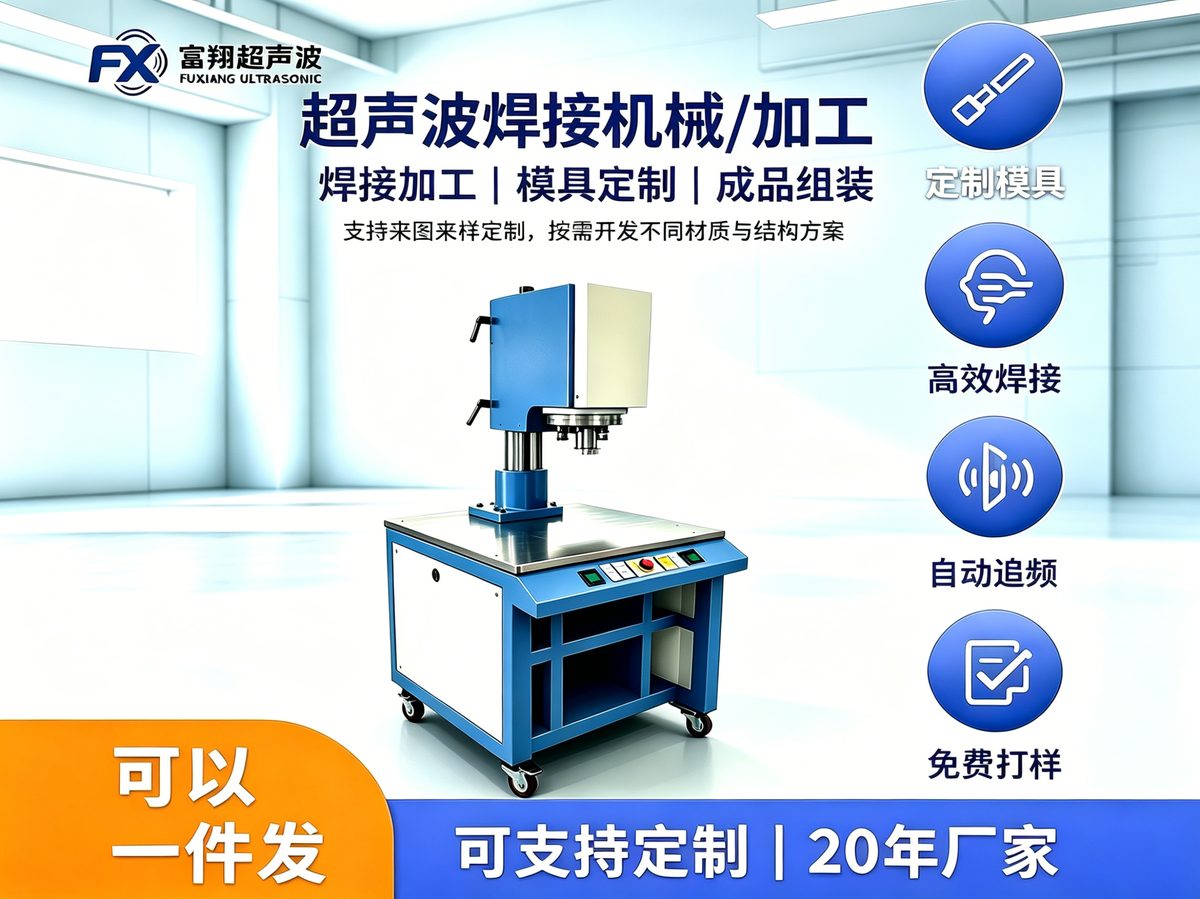

超声波塑焊机技术原理产品实拍与应用展示
超声波塑焊机技术原理的应用范围远超一般人的想象，几乎覆盖所有需要连接热塑性塑料的制造领域。
案例一：汽车行业。 某日系车企在仪表板总成装配中，采用两台20kHz、2600W的超声波塑焊机，替代原来的热板焊接工艺。焊接节拍从45秒/件缩短至8秒/件，能耗降低约70%，且消除了热板焊接产生的毛边问题，良品率从96%提升至99.5%。
案例二：消费电子。 某TWS耳机生产商使用28kHz高频超声波塑焊机焊接耳机充电仓外壳，焊接精度控制在±0.05mm以内，焊线美观无溢胶，单台设备日产能达到3000件以上。这正是高频超声波塑焊机技术原理在微细焊接领域的典型应用。
案例三：医疗耗材。 一次性输液器滴斗的焊接要求极高——不能有泄漏、不能产生粉尘颗粒。采用35kHz超声波焊接，焊接面洁净度达到医疗级标准，密封性通过0.2MPa气压测试，生产效率比胶水粘接提高5倍。
案例四：无纺布制品。 口罩、防护服、一次性手术衣的接缝密封，使用的正是超声波花边机——它是超声波塑焊机技术原理在柔性材料上的延伸应用。通过花轮图案设计，可以在焊接的同时压出美观的纹路，焊接速度可达20米/分钟。
在东莞市大岭山镇大沙村东阳路8号，像富翔超声波这样的超声波塑焊机技术原理厂家，常年为周边电子、玩具、包装企业提供焊接工艺验证服务。其工程团队会根据客户提供的塑料件3D图纸，免费设计焊头轮廓并测试焊接参数，帮助客户规避"焊不牢"或"焊穿"的风险。
五、超声波塑焊机技术原理的行业现状与市场规模
全球超声波焊接设备市场在2025年估值约为18亿美元，预计到2030年将突破26亿美元，年复合增长率约为7.5%。中国是全球最大的超声波焊接设备生产基地，约占全球产量的40%，其中珠三角地区（尤其是东莞、深圳）聚集了超过200家相关设备制造企业。
从技术演进来看，超声波塑焊机技术原理正在经历三个重要转变：
第一，数字化与智能化。 传统模拟电路发生器正在被数字化发生器取代。新一代设备可以实时记录焊接过程中的频率、功率、能量、位移等20余项参数，并通过物联网模块上传至MES系统，实现焊接质量的全流程追溯。部分高端机型还配备了声学反馈系统，能在焊接瞬间自动调整频率以匹配负载变化。
第二，伺服压力控制。 传统气动加压的压力波动约为±10%，而伺服电动缸可以将压力波动控制在±1%以内。对于精密塑料焊接，稳定的压力意味着更一致的熔融厚度和更高的强度一致性。
第三，一机多用。 模块化设计的超声波塑焊机可以通过更换焊头和变幅杆，实现焊接、铆接、嵌插、切除等多种工艺。富翔超声波推出的全自动超声波塑焊机技术原理系列，支持快速换模结构，换模时间控制在5分钟以内，特别适合多品种、小批量的柔性生产场景。
值得注意的是，超声波塑焊机技术原理设备的出口市场正在快速增长。东南亚、墨西哥、东欧等新兴制造业区域对高性价比焊接设备需求旺盛。扎根东莞市大岭山镇大沙村东阳路8号的富翔超声波，凭借1800㎡自有工厂和20年行业积累，产品已服务于全球20个国家的客户，根据不同市场要求提供相应技术支持。
六、超声波塑焊机技术原理的未来发展趋势

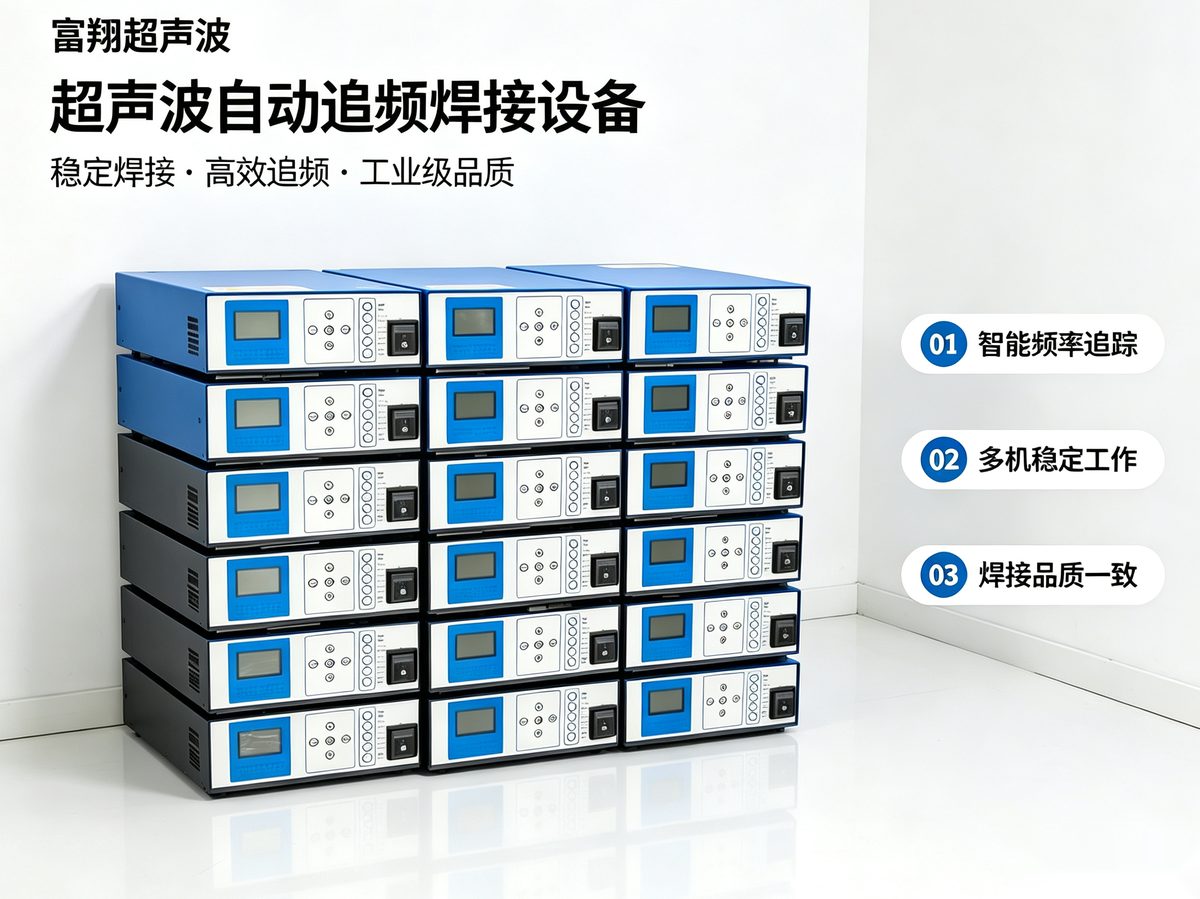

超声波塑焊机技术原理产品实拍与应用展示
展望2027年及更远的未来，超声波塑焊机技术原理将沿着"更精密、更智能、更绿色"的方向演进。
趋势一：多频复合焊接技术。 同一台设备可以在焊接过程中自动切换20kHz和28kHz两种频率，先以低频快速预热大面积区域，再以高频完成精细熔接。这种复合模式有望将焊接能耗再降低15%-20%。
趋势二：AI工艺自优化。 基于深度学习的焊接质量预测模型，通过分析焊接过程中的声学信号和功率曲线，实时判断焊点强度是否达标。预计到2027年，商用机型将普遍配备"AI工艺顾问"功能，操作人员只需输入材料牌号和工件厚度，系统即可自动生成最优焊接参数。
趋势三：环保与可持续。 超声波焊接本身就是绿色工艺——无溶剂、无粉尘、低能耗。未来的发展方向是进一步降低待机功耗，并采用可回收材料制造设备外壳。同时，随着生物降解塑料（如PLA、PBAT）的普及，针对这类低熔点、高湿度敏感材料的专用焊接模式将成为超声波塑焊机技术原理研究的新热点。
趋势四：模块化与柔性化。 面对消费电子行业"多型号、短交期"的挑战，超声波焊接设备将向"标准机身+快速换模+参数配方库"的方向发展。富翔超声波已经实现1台起订、48小时打样验证的柔性交付能力，通过OEM/ODM定制服务，帮助中小型制造企业以较低成本获得专属焊接解决方案。
对于正在评估超声波塑焊机技术原理设备采购的工程师而言，核心建议是：不要只看设备标称功率，而要关注换能器效率、焊头材质（钛合金优于铝合金）、发生器的频率跟踪速度以及售后服务的响应时间。一台好的超声波塑焊机，应该能稳定运行5年以上，且始终保持在±5%以内的能量重复精度。
行业问答
问：超声波塑焊机可以焊接哪些塑料材料？ 答：适用于热塑性塑料，包括ABS、PC、PS、PA、POM、PMMA、PP、PE等。热固性塑料（如酚醛树脂）和含玻璃纤维超过30%的改性塑料不适合超声波焊接。
问：超声波塑焊机焊接一个产品需要多长时间？ 答：典型焊接时间在0.3秒到1.5秒之间，加上上下料和保压时间，单件总节拍通常在2到5秒。全自动设备配合转盘机构，节拍可缩短至3秒以内。
问：如何判断焊头是否需要更换？ 答：当焊头表面出现明显凹坑、裂纹，或者焊接过程中出现频率漂移超过±50Hz且无法自动调谐时，就需要更换焊头。正常使用下，钛合金焊头寿命可达10万次以上。
问：超声波塑焊机技术原理设备的价格区间是多少？ 答：手持式设备约3000-8000元，台式标准机型约1-3万元，全自动多工位设备约5-20万元。价格差异主要取决于功率、控制精度和自动化程度。
问：小批量试产能否使用超声波塑焊机？ 答：完全可以。富翔超声波提供1台起订的小批量柔性交付服务，并支持48小时打样验证。客户可以先通过免费试样确认焊接效果，再决定批量采购方案。
问：超声波塑焊机需要配备空压机吗？ 答：气动加压型设备需要0.4-0.6MPa的压缩空气源，建议配套30L以上储气罐的空压机。伺服电动加压型设备则无需气源，但价格相对较高。
问：如何选择适合自己的超声波塑焊机技术原理厂家？ 答：重点考察三方面：一是工厂是否具备自有加工能力（焊头、变幅杆自制意味着更快的售后响应）；二是能否提供焊接工艺方案设计；三是是否支持小批量试单。在东莞市大岭山镇大沙村东阳路8号，富翔超声波以1800㎡生产基地和20年行业经验，为全球客户提供从样机验证到批量交付的一站式服务。
