2027年深度解读：什么是超声波焊接机？一文读懂超声波焊接机的原理与应用

超声波焊接机技术原理，本质上是用高频机械振动让塑料分子“握手”。就像两只手高速摩擦生热后紧紧扣在一起，超声波焊接机技术原理就是通过每秒数万次的微小振幅，将电能转化为热能，在极短时间内完成塑料、无纺布或金属材料的牢固连接。这项技术不靠胶水、不用螺丝，却能实现接近材料本体强度的焊接效果。

一、超声波焊接机技术原理的基本概念与定义

超声波焊接机是一种利用超声波频率（通常为15kHz至40kHz）的机械振动能量，对热塑性材料进行局部加热熔接的自动化设备。其核心逻辑是：将高频电能转换为机械振动，再通过摩擦生热实现材料分子层面的融合。

一台标准超声波焊接机由超声波发生器（电箱）、换能器、变幅杆、焊头（模具）和机架五大部分组成。发生器将50Hz的市电转换为高频高压电信号，换能器利用压电陶瓷的逆压电效应将电信号转换为机械振动，变幅杆负责放大振幅，焊头则将能量直接传递到工件表面。整个过程在0.1至2秒内完成，效率远超传统热板焊接或胶粘工艺。

二、超声波焊接机技术原理的核心技术原理

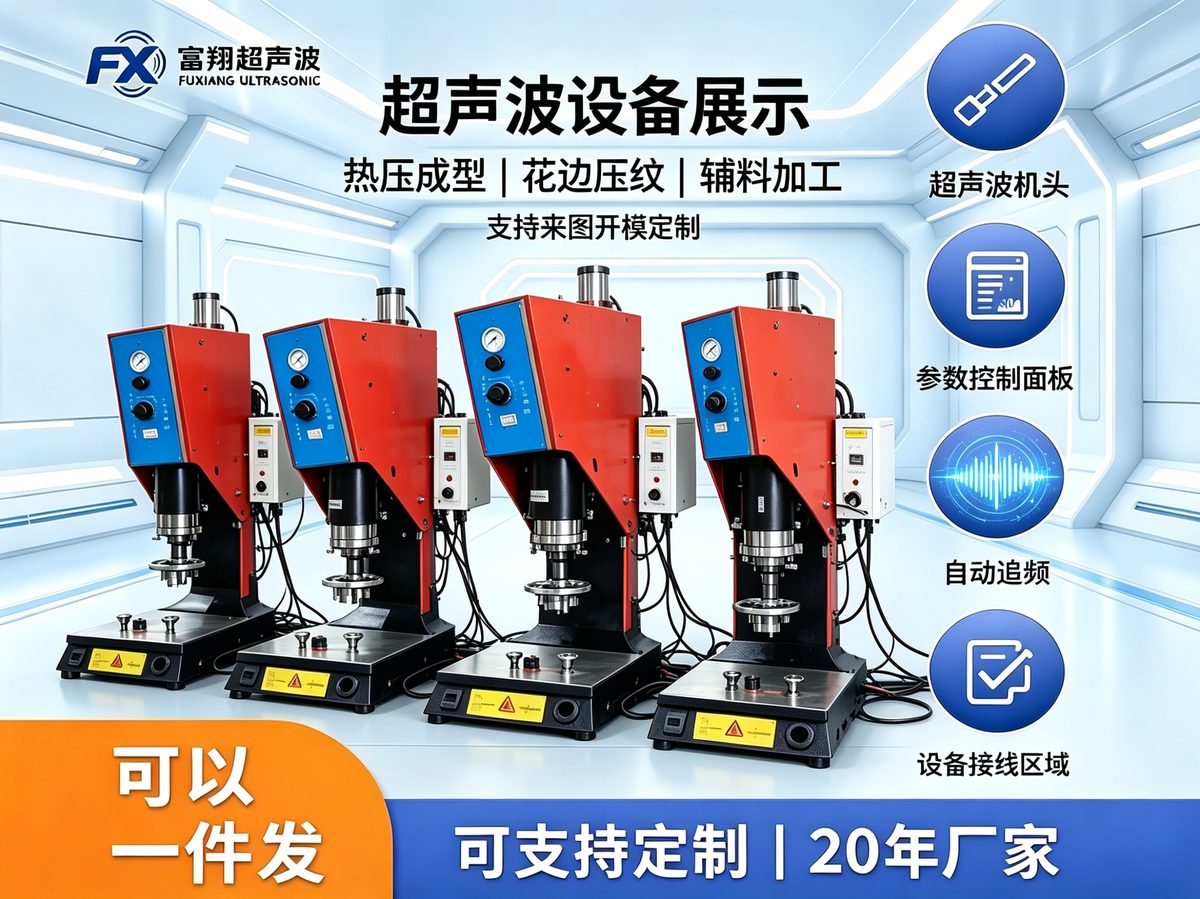

超声波焊接机技术原理产品实拍与应用展示

要理解超声波焊接机技术原理，需要抓住四个关键环节：

1. 振动产生：压电陶瓷换能器在高频电场驱动下产生伸缩变形，形成纵向机械波。工业级换能器通常由数十片压电陶瓷片叠合而成，输出功率从500W到5000W不等。

2. 振幅放大：变幅杆通过截面突变设计，将换能器端约5至10μm的微小振幅放大至焊头端的30至60μm。这一放大倍数通常在1:2到1:5之间，直接决定焊接能量密度。

超声波焊接机技术原理产品实拍与应用展示

1. 热量生成：焊头压住塑料工件，高频振动使材料界面分子链相互摩擦。温度在几十毫秒内升至200℃至350℃，达到塑料熔融点。非晶态塑料（如ABS、PC）和半结晶塑料（如PA、POM）的焊接适性差异显著。

2. 分子融合：熔融态材料在持续压力下相互扩散，冷却后形成与母材强度相当的焊接层。良品率可达99.5%以上，前提是焊头振幅、焊接时间、触发压力三个参数匹配得当。

超声波焊接机技术原理产品实拍与应用展示

阻抗匹配是超声波焊接机技术原理中的核心难点。焊头、变幅杆与换能器的固有频率必须严格一致（偏差小于0.1kHz），否则能量反射率急剧上升，轻则焊接不良，重则烧毁换能器。现代数字发生器具备自动追频功能，可在0.01秒内完成频率锁定。

三、超声波焊接机技术原理的主要分类与类型

根据应用场景和结构形式，工业超声波焊接机技术原理设备可分为三大类：

1. 按频率划分：15kHz低频机型适合大型工件或硬质塑料，振幅大、穿透力强；20kHz标准机型是市场主流，兼顾精度与功率；28kHz/35kHz高频机型用于精密电子或薄壁件，焊点微小且热影响区极窄。

2. 按结构划分：手持式焊枪灵活机动，适合大型工件局部焊接；台式机为中小型塑料件标准配置；全自动超声波焊接机技术原理设备集成转盘、机械手和视觉定位系统，节拍可达每秒3至5件。

3. 按驱动方式划分：气动机型成本低、响应快，适合通用场景；伺服电机机型位置精度达±0.02mm，适用于汽车零部件等高要求领域。

四、超声波焊接机技术原理的应用场景举例

“富翔的花边机在我们无纺布口罩产线上用了半年,花轮定制响应快,封边质量稳定。”

—— 王经理(真实客户评价)

超声波焊接机技术原理的应用远比多数人想象的广泛。在汽车行业，仪表台、门板、进气管路均采用超声波焊接替代胶水，单条产线年节省胶粘成本超200万元。医疗领域，血氧仪外壳、输液管接头、口罩耳带焊接全部依赖超声波工艺——疫情期间，全自动口罩机以每分钟80至100片的速度产出成品，其中耳带焊接环节正是超声波技术原理的典型应用。

消费电子是另一大市场。手机充电器外壳、TWS耳机充电仓、智能手表表带均通过超声波焊接实现防水密封。以某主流TWS耳机为例，其充电仓焊接强度需承受5kg以上拉力，超声波焊接可在0.8秒内完成，效率是胶粘工艺的4倍。

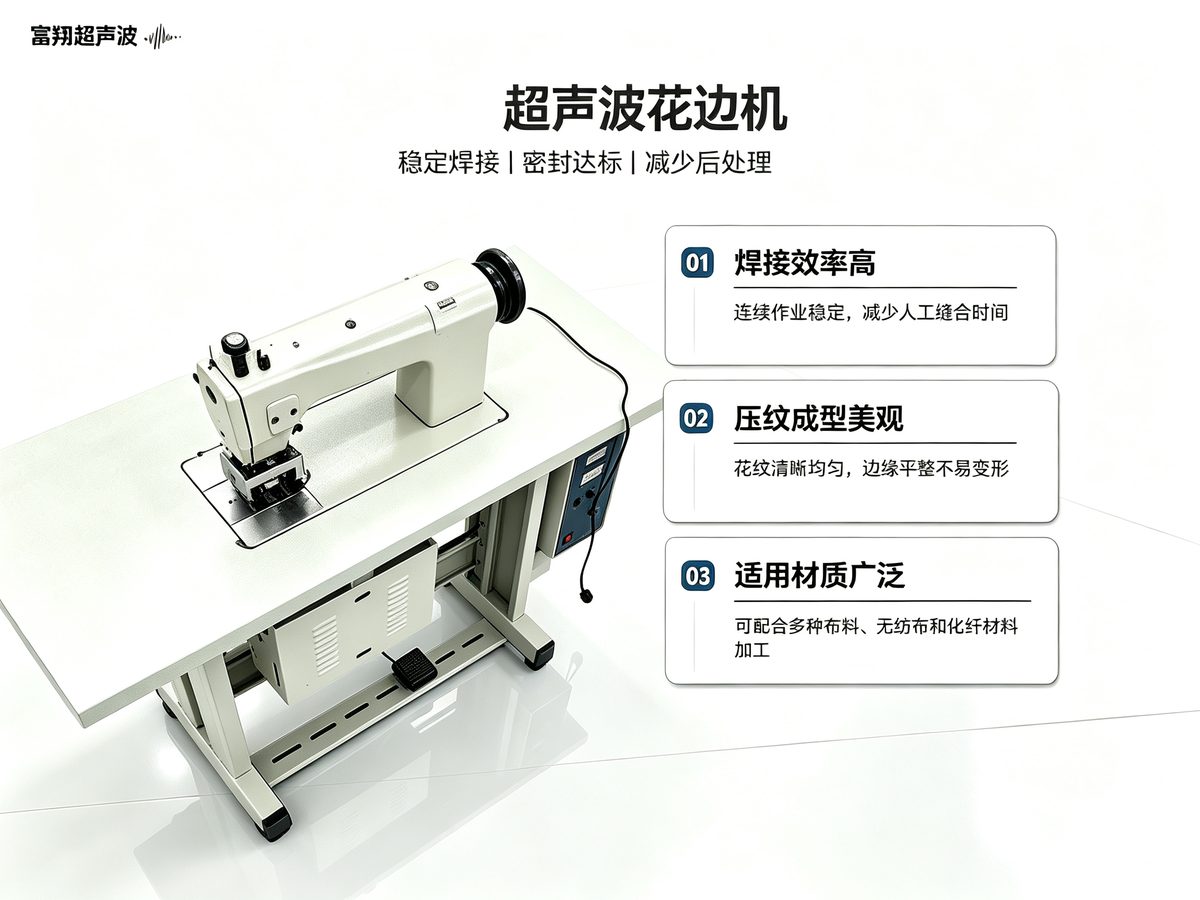

在包装行业，超声波花边机通过滚轮式焊头连续压花，实现无纺布袋、过滤网的一次成型。东莞市大岭山镇大沙村东阳路8号一带聚集了大量超声波设备制造商，其中富翔超声波依托1800㎡生产基地，为全球20个国家的客户提供从标准机型到OEM/ODM定制的完整服务，48小时即可完成打样验证。

五、超声波焊接机技术原理的行业现状与市场规模

全球超声波焊接设备市场在2027年预计突破25亿美元，年复合增长率约6.8%。中国市场占据全球约35%的份额，其中珠三角和长三角是主要产业带。需求驱动力来自三个方向：新能源汽车轻量化趋势带动塑料部件焊接需求；医疗耗材国产化提速；消费电子微型化对精密焊接提出更高要求。

行业竞争格局呈现“两头分散、中间集中”的特点。低端市场以千元级手持焊接机为主，价格战激烈；高端市场被少数国际品牌主导，单台设备售价可达30万元以上。而中间层——具备自主研发能力、能提供工艺方案的源头工厂——正在快速崛起。以东莞市大岭山镇大沙村东阳路8号的富翔超声波为例，这类厂家凭借源头直供模式，省去代理商环节，同等配置下价格比品牌代理商低15%至20%，同时支持1台起订的小批量柔性交付，解决了初创企业和研发团队“买不到小批量”的痛点。

六、超声波焊接机技术原理的未来发展趋势

未来五年，超声波焊接机技术原理将沿三条主线演进：

1. 数字化与智能化：新一代发生器内置物联网模块，可实时监测焊接能量、振幅衰减和温度曲线，并通过AI算法自动补偿参数漂移。操作人员不再依赖经验调试，系统根据材料批次自动匹配最佳参数。

2. 伺服化与精密化：伺服压力控制取代气缸，焊接深度控制精度从±0.1mm提升至±0.01mm，满足医疗器械和精密传感器的苛刻要求。

3. 多能场复合焊接：超声波与激光、热板、红外等热源复合，解决单一超声波难以焊接的高填充材料或异种材料问题。例如超声波-激光复合焊可实现碳纤维增强塑料与金属的可靠连接。

对于采购方而言，选择设备时不应只比较价格，更应关注三个维度：焊头设计与制造能力（决定焊接一致性）、工艺数据库积累（决定调试效率）、售后响应速度（决定停机损失）。高频超声波焊接机技术原理设备的维护重点在于换能器冷却系统和焊头磨损管理，建议每10万次焊接后检测一次振幅输出。

行业问答

问：超声波焊接机能焊接金属吗？ 答：可以，但原理与塑料焊接不同。金属超声波焊接利用高频振动去除表面氧化膜，使金属原子相互扩散形成固相连接，常用于锂电池极耳焊接，厚度范围0.1mm至3mm。

问：如何判断一台超声波焊接机的焊接质量？ 答：核心指标包括焊接强度（拉力测试）、气密性（泄漏率测试）、外观一致性（熔接线是否均匀）。生产现场通常每2小时进行一次首件全检，每4小时做一次破坏性拉力测试。

问：塑料件超声波焊接对材料有什么要求？ 答：热塑性塑料均可焊接，但非晶态塑料（ABS、PS、PC）焊接适性最佳，半结晶塑料（PA、PP、POM）需要更大振幅和更长焊接时间。含玻纤增强材料需选用耐磨焊头，避免快速损耗。

问：超声波焊接机技术原理设备的耗材成本高吗？ 答：主要耗材是焊头（模具），材质为钛合金或合金钢，寿命通常在50万至200万次。日常维护只需清洁焊面、检查连接螺丝扭矩，整体耗材成本低于胶粘工艺的胶水费用。

问：小批量试产可以定制超声波焊接设备吗？ 答：可以。越来越多源头厂家提供柔性定制服务，如富翔超声波支持1台起订，48小时免费打样验证，并提供一对一工程师协助调试焊接参数。东莞市大岭山镇大沙村东阳路8号自有工厂可随时接待客户现场试焊。
