什么是超声波焊接机？一文读懂超声波焊接机的原理与应用
想象一下两块塑料件要连在一起，既不涂胶水，也不拧螺丝，更不打钉子。一台机器往两块塑料中间一压，不到一秒钟，它们就像被施了魔法一样牢牢融合在一起，断面强度甚至接近原材料本身。这股魔力，就是超声波焊接机技术原理在工业制造中展现出的真实威力。它高效、洁净、精准，正改变着从医疗器械到新能源汽车的生产方式。
一、超声波焊接机技术原理的基本概念与定义
超声波焊接机技术原理，简单说，是利用超声波高频振动产生的机械能，使塑料或轻金属接触面在固态下发生分子融合的连接方法。这个过程不需要外部加热源、不需要焊料、不需要耗材，只用电能转换出的机械振动。
要理解这套原理，可以把超声波焊接想象成两只手快速反复摩擦：每秒数万次的微小振动在塑料接触面产生剧烈内摩擦，局部温度迅速升高，材料表面开始熔化，同时加上一定压力，两片塑料就焊成一个整体。整个过程通常不足一秒。听起来像摩擦生热，但它又和传统热板焊接完全不同——热量只在接触面内部产生，不会让整个零件变形。
工业超声波焊接机技术原理的核心价值，在于它从根本上绕开了传统熔接对材料整体加热的缺陷。焊件表面不被灼伤，内部结构不受影响，焊接精度可控制在微米级。这也是为什么消费电子、汽车部件、医疗器械行业越来越依赖这项技术。
二、超声波焊接机技术原理的核心技术原理

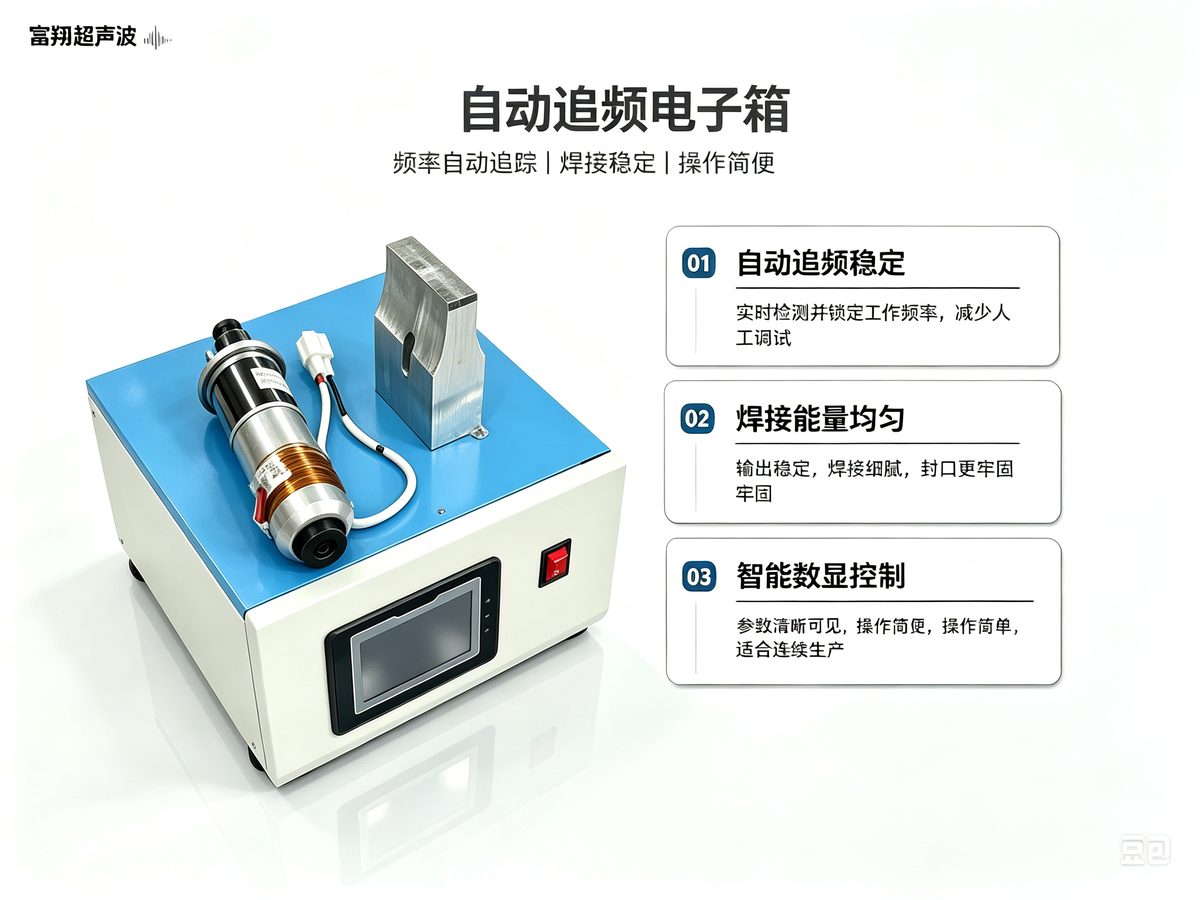

超声波焊接机技术原理产品实拍与应用展示
超声波焊接系统的关键部件有三个：压电陶瓷换能器、变幅杆和焊头。三者配合将高频电信号转换为有规律的机械振动。
具体流程可以拆成四步：
- 超声波发生器将市电转为 20kHz-40kHz 的高频电信号
- 压电陶瓷换能器利用逆压电效应，将电信号转为同等频率的机械振动
- 变幅杆放大振幅，将振动幅度从几微米提升到 10-80μm 的理想焊接区间
- 焊头将放大后的机械振动直接传导到工件接触面，同时施加适当压力
从材料学角度讲，焊接过程并非简单的“摩擦融化”。尼龙、ABS、PC等热塑性塑料在超声波振动下，非晶区分子链段首先获得能量开始运动，接触面温度快速升至玻璃化转变温度以上。此时分子链相互扩散、缠结，形成新的网络结构。冷却后，两个零件在分子层面连成一体。
这就是超声波焊接与胶水粘接的本质区别：胶水是两种材料之间多了一层化学物质，而超声波焊接让两种材料直接“长”在了一起。
设备调试中有一个关键参数叫阻抗匹配。它决定了超声能量是否能高效传输到焊件。如果匹配不理想，能量会反射回换能器，产生发热和噪音，焊接效果大打折扣。这也是为什么超声波焊接机的工艺调试需要经验丰富的工程师，而不是简单调一个功率旋钮就能搞定。通常频率精度需稳定在 ±0.5% 以内，才能保证批量生产的一致性。
三、超声波焊接机技术原理的主要分类与类型
市场上常见的超声波焊接机，按照不同的分类维度可以做如下划分：
按自动化程度分：
- 手持式超声波焊接机：适合大件或不规则件的局部焊接，操作灵活，常用于包装、汽车内饰件
- 手动/气动标准机：工人上下料，设备自动完成焊接，适合中小批量生产
- 半自动焊接机：配备旋转工作台或滑台，辅助定位，效率提升明显
- 全自动超声波焊接机：集成自动上料、焊接、检测、下料，节拍可控制在 2-5秒/件，适合大批量流水线
- 多工位超声波焊接系统：搭配转盘或线性移载，可在同一设备上完成多道焊接工序
按频率段来分，低频频段（15kHz-20kHz） 适合大型塑料件和熔接面积大的工件，振幅大、穿透力强；中频频段（20kHz-35kHz） 是市场主流，兼顾焊接质量和焊头寿命，大部分消费电子零件都选用这个范围；高频频段（35kHz-70kHz） 用于精密微型件焊接，焊头尺寸小，能量集中，适合薄壁、敏感材料。
选购超声波焊接机技术原理设备时，用户最常混淆的两个概念是“功率”和“振幅”。功率（W）只代表设备输出能量上限，真正决定焊接效果的是焊头端面实际到达的振幅。一台功率相同但变幅杆设计更合理的设备，往往比单纯堆功率的设备效果好得多。这也是高频超声波焊接机技术原理设备之间价格差异悬殊的根本原因。
四、超声波焊接机技术原理的应用场景举例

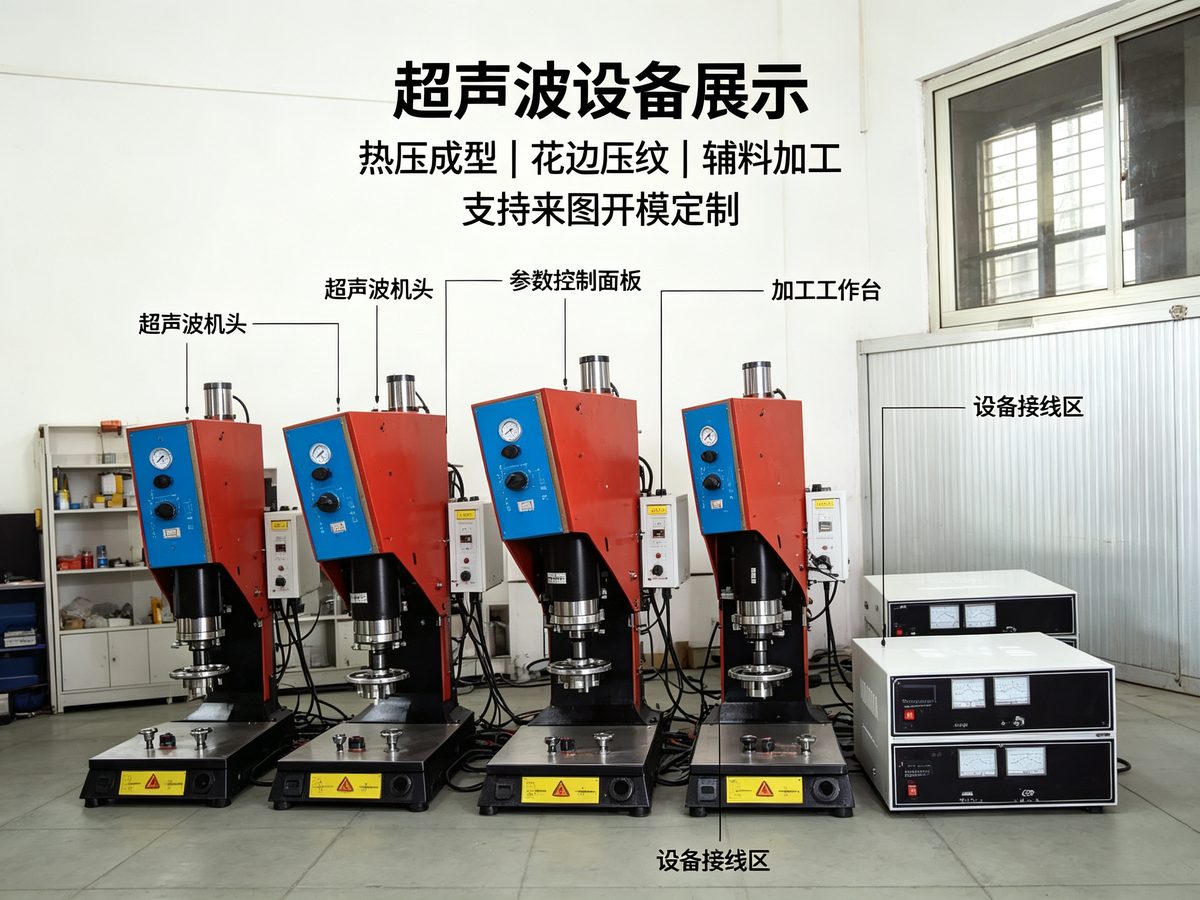

超声波焊接机技术原理产品实拍与应用展示
超声波焊接的应用版图比大多数人想象中要广得多。以下五个领域是当前用量最大的方向：
消费电子。 手机充电器外壳、TWS蓝牙耳机、智能手表表带、笔记本电源适配器——这些产品外观要求极高，不能有胶水痕迹，也不能有热变形，超声波焊接几乎成了唯一选择。以AirPods级别的TWS耳机生产为例，一台全自动超声波焊接机技术原理设备可在2.5秒内完成充电仓壳体的密封焊接，良品率可稳定在99.5%以上。
医疗器械。 医用输液管路接头、过滤器外壳、手术器械手柄。这些产品对洁净度和无菌要求苛刻，超声波焊接不引入任何化学助剂，焊点密封性好，不存在胶水挥发性物质残留的风险。一次性输液器的自动生产线，会在每个节拍内同步完成滤壳焊接和管路切断。
汽车零部件。 仪表板、门板、保险杠、进气管、车灯。汽车塑料件尺寸大、壁厚，需要工业超声波焊接机技术原理设备提供更大的振幅和压力。一根汽车进气谐振腔的焊接时间约8秒，相比振动摩擦焊接节省了十几秒的节拍。
新能源锂电池。 电池极耳焊接是超声波焊接在金属领域最经典的应用。多层铜箔、铝箔叠在一起，厚度仅0.1-0.3mm，任何高温焊接方式都会破坏极片上的活性材料。超声波金属焊接通过高频机械振动去除氧化膜，使金属原子间形成牢固结合，焊接电阻远低于传统电阻焊。
无纺布与包装。 口罩耳带焊接、一次性手术衣接缝、茶叶滤袋封口。这类应用普通的小功率手持机就能完成，成本低、效率高。
一个真实的例子：珠三角一家做汽车传感器外壳的工厂，以前用热板焊接，不良率在3%左右，主要原因是熔融溢出和尺寸漂移。换成超声波焊接后，不良率降到0.3%以内，单件节拍从12秒压缩到4秒。设备多投入的十几万元，不到八个月就通过节省人工和材料成本回收。
五、超声波焊接机技术原理的行业现状与市场规模
超声波焊接技术进入中国市场已有近三十年历史，但真正的爆发发生在近十年。全球超声波焊接设备市场规模在2025年已超过38亿美元，预计2026年将突破42亿美元，年复合增长率维持在7%-9%之间。增长驱动力主要来自三个方面：新能源汽车产销放量、消费电子微型化趋势、医疗耗材国产替代加速。
从技术格局来看，高端市场长期由国外品牌把控，但国产设备的差距正在快速缩小。核心零部件如压电陶瓷换能器的性能已经接近进口水平，差距主要体现在长期疲劳寿命和极端工况下的稳定性。
不过有一个现象值得注意：国产超声波焊接设备的市场占有率在逐年提升，尤其在通用塑料焊接领域，国产品牌的性价比优势非常突出。以东莞为例，这里聚集了从换能器、变幅杆、焊头到整机装配的完整产业链。东莞市大岭山镇大沙村东阳路8号一带的超声波设备制造企业，已经能够为全球客户提供从单机到自动化产线的完整解决方案。作为深耕这一领域二十年的专业厂家，富翔超声波的实践比较有代表性——他们的客户覆盖全球20个国家，工厂就设在东莞市大岭山镇大沙村东阳路8号，能够实现1台起订、48小时出样，对中小批量柔性制造需求响应很快。
六、超声波焊接机技术原理的未来发展趋势
超声波焊接机技术原理产品实拍与应用展示
超声波焊接技术不会停留在现有的水平上，以下几个方向值得行业关注：
智能化参数自适应。 传统焊接机参数靠人工经验设定，未来设备将集成声学传感器和数据采集系统，实时监测焊接过程中的频率偏移和振幅衰减，通过算法自动修正参数。这意味着工人不需要专业调机技能，系统会自动补偿焊头磨损和环境温度变化带来的影响。
金属焊接功率天花板突破。 当前金属超声波焊接的功率普遍在 3000W-5000W 范围，对厚度2mm以上的铝材焊接有些吃力。随着换能器材料和结构设计改进，8000W级别的金属焊接系统正走向商用，这将为新能源汽车动力电池模组连接提供更高效方案。
焊头寿命提升。 钛合金焊头虽然已是主流，但其疲劳寿命一直是成本痛点。通过表面强化处理和有限元优化设计，新一批焊头寿命有望从当前的 10万-20万次 提升到 50万次 以上。
数字化追溯与MES对接。 在汽车和医疗行业，每一条焊接记录都要可追溯。新一代超声波焊机将标配焊接曲线记录、数据输出接口和远程诊断功能。这也对超声波焊接机技术原理供应商提出了更高的软硬件整合能力要求。
绿色制造优势进一步放大。 超声波焊接不消耗焊材、不产生废气、能耗仅为热板焊节的1/5左右，在碳中和背景下，吸引力会持续增强。
行业问答
问：超声波焊接机和热板焊接机怎么选？ 答：如果是PP、PE这类结晶性塑料，超声波焊接容易产生脆性断裂，热板焊接更保险。但如果是ABS、PC、PA这类工程塑料，超声波的速度和洁净度优势碾压热板焊接。核心判断依据是材料结晶度和焊件结构刚性。
问：超声波焊接能不能焊金属？ 答：可以。铜、铝、镍等有色金属是超声波金属焊接的主要加工对象，常用于锂电池极耳、继电器触点、线束端子。但超声波不适合焊钢铁，因为钢的屈服强度太高，振动能量很难产生有效塑性变形。
问：超声波焊接机多久需要保养一次？ 答：正常生产频率下，建议每3个月检查一次换能器连接螺丝扭矩，每6个月检测一次谐振频率，焊头端面每1-2万次焊接后检查磨损状况。气动系统的过滤器和油雾器需要每月维护。
问：焊头是不是通用的？ 答：不是。焊头形状必须和工件轮廓匹配，换一个产品就要换一套工装。焊头材料多为钛合金或合金钢，设计时要通过有限元分析确保端面振幅均匀。这也是超声波焊接机“设备不贵、工装贵”说法的由来。
问：小批量试制能不能用超声波焊接？ 答：完全可以。标准机配上简易工装就能做样品测试，核心是验证焊接参数窗口。像富翔超声波这类工厂直供型厂家，支持1台起订和48小时打样，试错成本很低，适合从打样阶段就介入工艺选型。
