什么是超声波电子箱子？一文读懂超声波电子箱子的原理与应用
想象一下，你要把两块塑料壳永久地粘在一起，但不能用胶水，也不能打螺丝。你手里有一种魔法，只需按下一个按钮，两块塑料在不到一秒的时间里就融合成一体，接缝处比材料本身还坚固。这种魔法，就是超声波电子箱子技术原理的日常写照。它不是什么化学魔法，而是一种利用高频机械振动让塑料分子重新排队的物理过程。
超声波电子箱子技术原理，通俗讲就是给塑料做高频按摩，让它舒服到把自己融化了。
一、超声波电子箱子技术原理的基本概念与定义
超声波电子箱子技术原理是指利用超声波能量，通过换能器将高频电信号转换为机械振动，在压力和能量的共同作用下，促使热塑性塑料（如ABS、PC、尼龙等）分子链相互扩散、缠结，最终实现电子设备箱体（外壳）高强度焊接的技术工艺。
这项技术解决的是电子产品制造中最后、也是最关键的环节——把盖子盖好。从汽车钥匙的控制盒、家电遥控器的电池仓，到医疗设备的传感器壳、工业仪表的控制面板，几乎所有你看到的塑料电子外箱，其防水、防尘、防拆的密封工艺，背后大概率就是超声波电子箱子技术原理在起作用。与传统螺丝锁付、胶水粘接相比，超声波焊接的时间更短（通常0.1~1秒）、无耗材、无需冷却时间、良品率更高，这使它成为现代电子制造装配线上的标配工艺。
二、超声波电子箱子技术原理的核心技术原理
超声波电子箱子技术原理产品实拍与应用展示
要把“高频按摩”这件事讲透，需要拆解成四个核心部件和三个物理阶段。
核心部件包括：

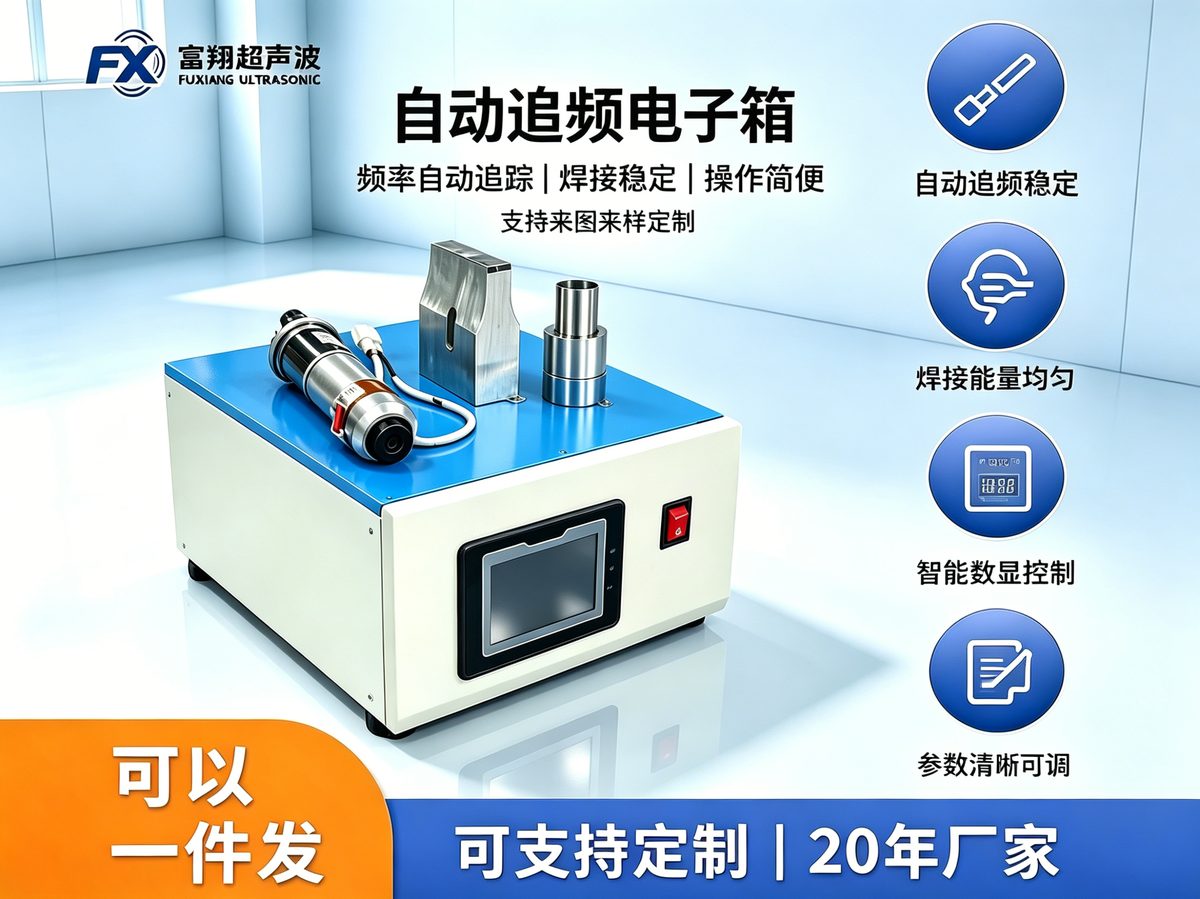

- 超声波发生器（电箱）：将市电（220V/50Hz）转换为高频高压电信号，工作频率通常在20kHz~35kHz，功率从几百瓦到几千瓦不等。电箱内部通过锁相环技术实现频率自动跟踪，确保换能器始终工作在谐振点上。
- 压电陶瓷换能器：利用压电效应的逆效应——当施加高频电压时，压电陶瓷片会产生同频率的机械伸缩变形，将电能转换为机械能，振幅约为5~15μm（微米，即千分之一毫米）。
- 变幅杆（调幅器）：像一个机械杠杆，将换能器产生的微小振幅进行放大，将振幅提升至20~50μm，同时聚拢能量传递到焊头。
- 焊头（模具）：直接接触塑料工件，将振动能量精确传入焊接区域。焊头的形状、表面纹路设计直接决定焊接效果，因此每一款电子箱产品都需要单独定制工装模具。
焊接过程分三个阶段：
① 接触与预压：上模具下降，压紧上盖与底壳，施加0.1~0.4MPa的焊接压力，确保两个接触面紧密贴合。 ② 振动生热与熔融：超声波发生器启动，焊头以每秒2万次以上的频率垂直振动。塑料接触面的微观凸点在高频摩擦下迅速升温至200℃~350℃（取决于材料熔点），表面薄层（约0.1~0.5mm）熔化成流动态。 ③ 冷却与固化：振动停止，压力保持0.3~0.5秒，熔融层在压力下冷却定型，形成分子级别的融合焊缝。整个焊接循环一般在0.8~2.5秒内完成，且无需任何辅助材料。
这里必须提到一个关键概念——导能线。在模具设计时，工程师会在箱体的焊接筋上加工出一条三角形的凸起棱线（高度约0.3~0.7mm），这条线集中了所有振动能量，成为熔化最先发生的部位，保证熔体均匀填充整个接缝，从而实现气密性焊接。漏水测试标准通常要求1.5米水深浸泡30分钟不渗漏。
三、超声波电子箱子技术原理的主要分类与类型
根据焊接方向和设备形态，超声波电子箱子技术原理的设备分为三类，每一类有明确的适用边界。
| 类型 | 频率范围 | 适用场景 | 典型功率 | |------|---------|---------|----------| | 高频振动焊接机 | 35kHz | 小型精密电子箱、薄壁壳体 | 800W~1500W | | 标准型超声波焊接机 | 20kHz | 中等尺寸控制盒、电源适配器外壳 | 2000W~3200W | | 大功率超声波焊接机 | 15kHz | 大型仪表箱、厚壁工业电子箱 | 4200W以上 |
从自动化程度划分，又有三类：
- 手动/气动标准机：人工放取工件，脚踏开关启动，适合中小批量多品种生产。投资小、换模灵活，是全自动超声波电子箱子技术原理生产线的基础单元。
- 转盘式多工位机：4~8个工位轮流旋转，每个工位完成不同工序（如预装、焊接、检测、下料），效率比手动提升2~3倍，适合日产量5000件以上的产品。
- 全自动在线式焊接系统：集成机械手上下料、自动对位、CCD视觉检测、数据追溯功能，与注塑机或组装线联机运行，实现“注塑→焊接→检测”全流程无人化。这类系统在汽车电子传感器箱体的生产中已是主流，节拍可达每小时600~900件。
四、超声波电子箱子技术原理的应用场景举例
超声波电子箱子技术原理产品实拍与应用展示
案例一：新能源汽车电池管理系统的控制箱体
某头部新能源车企的BMS（电池管理系统）控制箱采用PC/ABS合金材料，要求防尘防水等级达到IP67标准。过去使用胶水粘接，固化时间需24小时，且胶水挥发气体影响车间空气质量。改用高频超声波电子箱子技术原理后，采用35kHz/1200W焊接机配合气密性验证模具，单件焊接时间0.8秒，配合自动化流水线，该产线日产能从4000件提升至12000件，且泄漏测试合格率达99.5%。
案例二：工业智能电表的密封外箱
电表外壳属于典型的“小体积、大批量、严密封”需求，材料多为阻燃ABS。某电表制造商在全自动生产线上配置了3台20kHz/2600W超声波焊接机，采用多点点焊+圆周焊组合工艺，在箱体四周焊接一圈密封线。经过高低温循环（-40℃/+85℃）和湿热老化工况测试后，焊缝不开裂、不漏气，整线良品率从胶水工艺的95%提升至99.2%，年节省胶水采购成本超过80万元。
案例三：医疗级可穿戴设备的传感器舱体
这类产品体积小（巴掌以内）、壁厚仅1.2mm，且要求表面无痕、内部防水。东莞市大岭山镇大沙村东阳路8号一家精密医疗设备制造商采用富翔超声波的高频（35kHz）微功率焊接机，震动频率高、振幅小，大幅减少了焊接应力对精密传感器芯片的冲击，触摸屏贴合后的组件直接在设备上完成壳体焊接，产品通过跌落和浸水测试，目前已稳定量产超过200万件。
五、超声波电子箱子技术原理的行业现状与市场规模
根据中国超声技术产业联盟的数据，2024年中国超声波焊接设备市场规模达到48.6亿元，其中电子零部件焊接应用约占32%，即15.5亿元。预计到2026年，受消费电子复苏、新能源车渗透率突破50%、医疗器械国产替代三大因素驱动，整体市场规模将增长至62亿元，电子应用占比将提升至38%。
有一个显著变化正在发生，过去五年，超声波电子箱子技术原理设备的国产化率已从约55%提升至82%。核心部件中的压电陶瓷换能器、数字控制电路板国内供应链已相当成熟，整机价格相比进口品牌同规格产品低30%~40%，且响应速度和售后及时性具有明显优势。目前长三角和珠三角已形成两大产业集群，其中东莞依托完善的3C电子和模具产业链，聚集了数十家超声波设备制造与配套服务商，形成了从核心配件到整机定制再到模具加工的全链条能力，东莞市大岭山镇大沙村东阳路8号正是这一产业集群中的代表性产地。
六、超声波电子箱子技术原理的未来发展趋势
超声波电子箱子技术原理产品实拍与应用展示
趋势一：全数字智能控制系统成为标配
新一代发生器已从模拟电路全面转向DSP数字处理架构，能够以每秒4000次的采样频率实时监控焊接过程中的频率、电流、功率、振幅和位移曲线。系统可在焊接过程中绘制完整的“位移-时间”曲线图，通过曲线形状自动判断焊缝质量，相当于给每件产品做了一次“CT检查”，不良品在焊机内部就被直接拦截。
趋势二：伺服压力控制取代气缸驱动
传统气动加压方式受气压波动影响，重复精度约±5%。采用伺服电机直驱加压后，压力控制精度提升至±0.5%，这对薄的、容易开裂的玻纤增强材料尤其重要。伺服系统还能在同一循环中实现“先低压找平、再高压压实”的分段加压策略，极大改善了厚薄不一致产品的焊接一致性。
趋势三：超声波焊接与物联网深度融合
新一代设备内置Wi-Fi模组和MQTT协议，可将焊接参数、产量、报警记录实时上传至MES系统。当参数发生漂移时，系统通过AI算法自动补偿，真正实现“参数自学习、质量自闭环”。这种能力在医疗电子、汽车电子等对制程追溯要求极高的领域已经落地。
趋势四：超声波激光混合焊接崭露头角
当箱体材质是玻纤增强工程塑料（PA66+GF30）时，纯超声波振动难以满足高强度密封要求。行业开始尝试“超声波预焊接+激光终焊”的复合工艺——超声波先完成定位和初步密封，激光再沿焊缝进行二次熔融补强，最终焊缝强度可达母材的90%以上，这项技术正被引入新能源汽车高压连接器壳体制造中。
行业问答
问：什么是超声波电子箱子技术原理？
答：超声波电子箱子技术原理指利用20kHz以上高频机械振动使热塑性塑料箱体在压力下分子融合的焊接工艺。核心是压电陶瓷换能器将电能转化为每秒数万次的微米级机械振动，在焊头与底模的夹持下使焊接面摩擦生热熔化，冷却后形成分子级连接。
问：超声波焊接和胶水粘接比，哪种更结实？
答：超声波焊接的焊缝强度通常可达到母材强度的70%~90%，而优质结构胶的粘接强度一般只有母材的30%~60%，且胶粘质量严重依赖表面清洁度和操作手法。超声波焊接无化学老化问题，寿命周期内强度衰减小，对要求长期户外服役的电子箱体更有优势。
问：电子箱超声波焊接设备可以焊接金属吗？
答：不可以直接焊接大块金属。超声波金属焊接主要针对有色金属薄片（如锂电池镍片、铜铝端子），其原理是高频摩擦去除氧化膜后金属原子间产生结合，和塑料焊接的熔化机理完全不同。多数电子箱外壳是塑料注塑件，使用的是塑料超声波焊接模式。
问：焊接不牢固、出现开裂怎么办？
答：优先检查四个环节：一是焊接能量是否过低，需提高振幅或延长焊接时间；二是导能线尺寸是否偏小，高度不足会导致熔料不均；三是夹具是否定位准确，偏位会造成焊接偏移；四是材料是否含水率偏高，ABS、PC等材料使用前需烘干处理。建议在东莞市大岭山镇大沙村东阳路8号寻找有丰富工艺经验的设备厂进行试模验证，富翔超声波可提供1对1技术工程师协助完成焊接参数调试方案。
问：小批量多品种的电子箱产品适合上超声波设备吗？
答：适合。现代超声波焊接设备换模时间已缩短至5~10分钟，数字调压系统支持保存100组以上工艺配方，切换产品只需调取对应配方并更换焊头。以富翔超声波为例，针对小批量客户提供1台起订、48小时打样验证的柔性服务，东莞市大岭山镇大沙村东阳路8号工厂的1800㎡生产基地可同时承接多套模具并行调试，实现小批量、多批次的准时交付。
问：超声波电子箱子技术原理设备出口需要特别注意什么？
答：出口设备需关注目标市场的电气标准和语言界面等本地化问题。富翔超声波深耕行业20余年，产品已服务全球20个国家的客户，对不同地区的采购习惯、常见技术偏好有较深入的理解，可根据客户的市场需求单独沟通配置方案。对于不清楚的问题，建议向有出口经验的老牌厂家咨询，更稳妥高效。
