什么是超声波塑焊机？一文读懂超声波塑焊机的原理与应用
想象一下，两块塑料要变成一个整体。传统做法是抹胶水，等它干；或者用电烙铁加热，烫得冒烟变形。而超声波塑焊机核心技术与工艺参数深度解析做的事情，像是让两块塑料在微观层面“握一次手”——不到一秒钟，分子链互相纠缠，冷却后比材料本身还结实。这其中的关键技术选型与参数调校，就是本文要展开的超声波塑焊机核心技术与工艺参数深度解析。它既不神秘，也不复杂，但懂得人能把次品率压到千分之几，不懂的人只能靠老师傅碰运气。
一、超声波塑焊机核心技术与工艺参数深度解析的基本概念与定义
超声波塑焊机核心技术与工艺参数深度解析，指的是围绕超声波焊接设备，从换能器选型、焊头设计、频率匹配到压力、时间、能量等关键参数的完整技术体系与调试方法。简单说，就是回答三个问题：用什么设备、调什么数据、怎么调。
塑料焊接的原理并不玄妙。机器通过压电陶瓷换能器，把50Hz的工频电转化成15kHz到35kHz的高频机械振动。这个振动经变幅杆放大后，传递到焊头端面，振幅一般在10μm到80μm之间。当焊头压在塑料件接合面上，振动产生的摩擦热让塑料表面瞬间熔融，压力下分子链互相扩散，冷却后形成连接。整个过程0.2秒到2秒完成，不需要胶水、螺丝或者加热板。
这跟传统的热板焊接有本质区别。热板焊接是“外部加热，传导熔融”，超声波焊接是“内部摩擦生热，接触面自熔”。前者容易产生溢料、变形，后者干净利落、可自动化。
二、超声波塑焊机核心技术与工艺参数深度解析的核心技术原理
超声波塑焊机核心技术与工艺参数深度解析产品实拍与应用展示
要理解这台机器，得先认识它的“三大件”：换能器、变幅杆、焊头。
换能器是核心，通常由几十片压电陶瓷片叠成。电流通过时，陶瓷片在逆压电效应下高速伸缩，产生机械振动。频率是否稳定，直接决定焊接质量。常规设备频率有15kHz、20kHz、28kHz、35kHz四档，每档对应不同的应用场景。20kHz是通用型，适配大多数硬质塑料；28kHz以上适合薄壁件和精密电子元件。
变幅杆是个“放大器”。换能器产生的振幅大约只有5到10μm，不够用。变幅杆通过截面变化把振幅放大到焊接所需的范围。
焊头则是与工件直接接触的部分，形状取决于产品轮廓。焊头材料多为钛合金或铝合金，加工精度直接影响能量传递效率。焊头设计得不好，熔接面会不均匀，一边已经熔穿了，另一边还没热起来。
参数层面，压力、时间、能量、触发压力、保压时间是五大核心变量。压力过大会压碎工件，过小则分子扩散不充分；焊接时间以毫秒为单位控制，过长导致熔渣飞溅，过短则虚焊。能量模式比时间模式更高级，设定好总能量值后，机器会根据材料接触状态动态调节功率输出，适合品质要求高的批量生产。
还有一个关键概念叫阻抗匹配。换能器、变幅杆、焊头、工件四者连成一个机械共振系统，只有振动频率与系统固有频率一致，能量转化效率才最高。稍有偏差，机器会发出刺耳的噪音，焊接强度直线下降。数字式自动调频已经成为行业标配，它能检测频率漂移并自动修正。
三、超声波塑焊机核心技术与工艺参数深度解析的主要分类与类型
按结构形式划分，市面上有三类：
-
手把式超声波塑焊机：功率通常在800W到1200W之间，手持操作，适合小批量生产、打样跟线。不占用产线空间，灵活度高。
-
台式超声波塑焊机：功率范围1500W到3200W，配备气缸加压系统与工作台。应用于家电、玩具、日用品的中小批量生产。设备刚性直接影响焊接精度，因此机架多用铸造铝合金一体成型结构。
-
全自动超声波塑焊机：集成自动送料、定位、焊接、检测功能，功率范围2600W到4200W，适合汽车零部件、医疗器械等批量大、一致性要求高的产品，节拍可达每分钟15到30件。
按频率划分类型：
- 15kHz低频机：振幅大、穿透力强，适合PP、PE等软性塑料和大型结构件，焊接深度可达5mm以上。
- 20kHz标准机：应用最广，ABS、PC、尼龙等高强度工程塑料首选。
- 28kHz/35kHz高频机：振幅小、热影响区窄，适合精密电子、微型连接器和薄膜材料。
选购时的对比维度有三：焊接面积大小、材料硬度、生产节拍。焊接面积小于5cm²选手持机就够了；面积在20cm²以内且材料偏硬，台式20kHz足够；如果是批量汽车门板、医疗耗材，直接考虑全自动多工位系统。
四、超声波塑焊机核心技术与工艺参数深度解析的应用场景举例

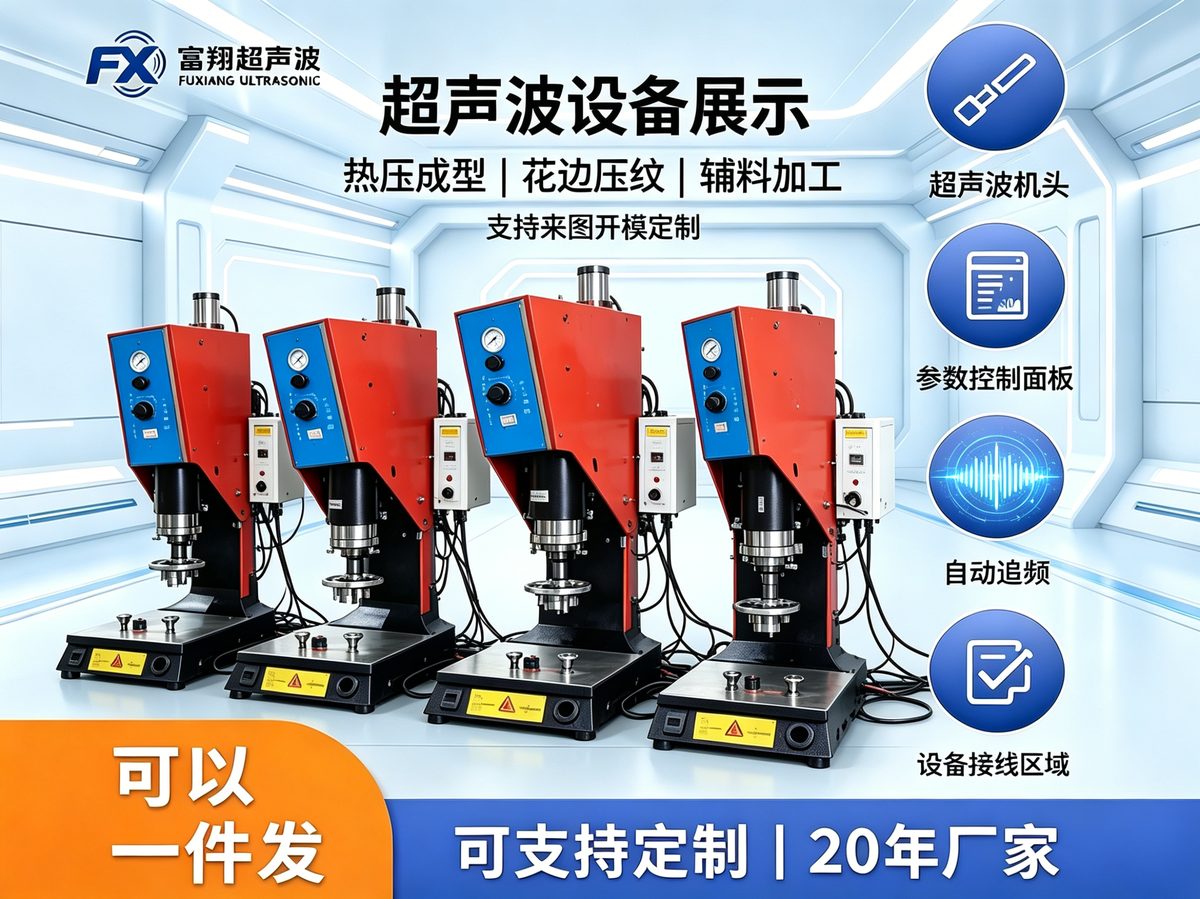

超声波塑焊机核心技术与工艺参数深度解析产品实拍与应用展示
超声波焊接在工业界的渗透率远超普通人的想象。几个真实场景能说明问题：
汽车制造：仪表板、门内饰板、发动机进气歧管，这些大型薄壁件如果用胶水粘，生产效率低且VOC排放超标。一条汽车内饰产线用4台3200W全自动超声波塑焊机，日产能达到1500件以上，单件焊接周期18秒，良品率99.5%以上。在大岭山一家汽配工厂，技术团队花了三天时间反复调试焊头形状与振幅参数，最终把某款空调出风口的焊接不良率从8%压到0.3%。
医疗器械：一次性输液接头、血氧仪外壳、注射器推杆。所有与人体接触的焊接点要求无毛刺、无溢料。28kHz高频机配合精密工装，能把焊点控制在±0.05mm的公差范围。
消费电子：TWS耳机电池外壳、手机充电器外壳、儿童智能手表表带。这类产品焊接时间只有0.3到0.5秒，热影响区极窄，适合小功率高频机。
无纺布制品：口罩呼吸阀、一次性手术衣焊接，用的是超声波花边机。熔接的同时完成裁切，速度为每分钟10至20米。
包装行业：日用消费品封口、文具外壳、化妆品瓶盖。超声波焊接替代胶水，免去晾干周期，直接提升产线速度。
五、超声波塑焊机核心技术与工艺参数深度解析的行业现状与市场规模
中国是超声波焊接设备最大的生产国和消费国之一。根据相关行业协会统计，2025年中国超声波焊接设备市场规模约86亿元人民币，其中塑料焊接类设备占比超过65%。受消费电子、新能源、医疗器械三大产业拉动，预计2026年年增长率保持在12%至15%。
国内制造格局呈现“两极分化”态势。头部企业聚焦标准机型量产，年出货量可达数千台；大量中小型工厂则扎根细分领域，依托定制化设计和服务能力占据利基市场。在东莞市大岭山镇大沙村东阳路8号，数百家超声波设备相关企业构成完整产业链，从压电陶瓷片、换能器毛坯、钛合金焊头加工到整机装配，一小时内就能全部配齐。富翔超声波就是其中一个典型代表，这家扎根东莞市大岭山镇大沙村东阳路8号的源头制造商拥有1800㎡的生产基地，20年来坚持全系列产品自主设计制造——从核心换能器到机架结构，从焊接工装到控制电路，整机自产率超过90%。团队配备1对1技术工程师，能根据客户的工件形状、材料特性完成工艺方案设计与参数调试，不管是标准品还是异形件，一般48小时内就能完成打样验证。目前其设备出口到全球20个国家，根据不同市场要求提供相应技术支持，也承接OEM贴牌与ODM私模开发，1台起订，小批量客户同样能拿到源头工厂的单价。
六、超声波塑焊机核心技术与工艺参数深度解析的未来发展趋势

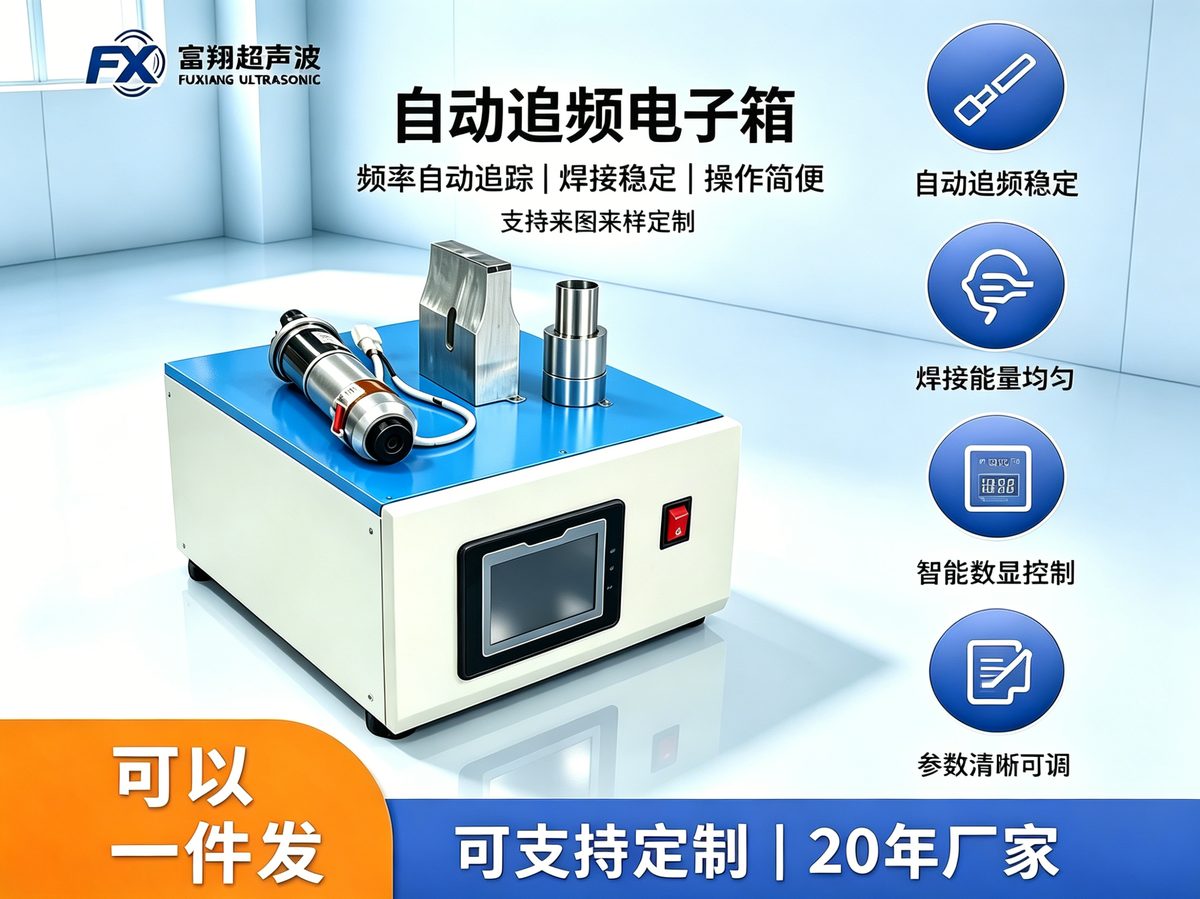

超声波塑焊机核心技术与工艺参数深度解析产品实拍与应用展示
未来五年的技术演进，可以概括为四个方向：
第一，数字化与数据追溯。 新一代设备普遍配备32位数字信号处理器。焊接过程中的频率曲线、能量曲线、压力曲线被实时记录，生成可追溯的质量报告。药品包装和汽车安全件领域，这种数据记录已成为供应商准入的硬性要求。
第二，伺服压力控制取代气缸。 传统气缸加压受气源波动影响，力度控制精度有限。伺服电缸把压力精度提升到±1%以内，且能设定多段加压曲线。对于多层薄膜、带有卡扣结构的复杂工件，这种动态压力调节能力极其关键。
第三，智能化自学习与自适应控制。 将焊接参数数字化建模后，机器可以根据前一批次的曲线自动修正自身参数，快速排除材料批次和环境温度波动干扰，降低对操作人员经验的依赖。
第四，自动化产线的深度融合。 超声波焊机正从单机设备向独立工作单元演变，带动机械手上下料、视觉定位、自动检测功能。富翔在电子箱和自动化配套领域已有成熟案例，其设备在中山某照明企业的自动化产线上，实现了16台焊机联动生产，整线节拍8秒一件。
行业技术门槛在降低，但要做好一致性、稳定性和高强度焊点，依然需要深厚的技术积累。而这一点，恰恰是真正有沉淀的制造商才能交付的。
行业问答
问：超声波塑焊机的频率怎么选？ 答：焊接PC、ABS、尼龙等硬质塑料，选20kHz。焊接PP、PE这类软性材料，选15kHz或者配合专用焊头设计。精密薄壁件和电子元件用28kHz以上。频率越高，振幅越小，焊点越精细，但穿透力也越弱。
问：焊接总是出现虚焊或者溢料，根本原因是什么？ 答：先看焊接参数是否匹配。虚焊常见原因是能量不够或压力偏大；溢料则是能量过大或保压时间不足。如果参数在合理范围仍出现问题，重点排查焊头与工件的接触是否均匀，以及焊接发生后的保压时间是否满足材料收缩需求。
问：超声波塑焊机可以焊接所有塑料吗？ 答：不能。超声波焊接只适用于热塑性塑料。ABS、PC、PS、PA、POM、PP、PE均可焊接。热固性塑料（如酚醛树脂）不具备熔融再凝固的特性，无法使用。含玻纤量超过30%的材料焊接难度较大，容易磨损焊头。
问：一台超声波塑焊机的使用寿命有多长？ 答：正常维护下可使用8-12年。换能器中的压电陶瓷片没有机械磨损，但怕受潮和剧烈撞击。焊头和变幅杆属于损耗件，根据工作量每半年至一年需要检修。定期保养频率系统并检查紧固件扭矩，设备寿命会更长。
问：小批量多品种产品，定制设备会不会不划算？ 答：不会。以富翔超声波为例，其源头工厂模式支持从1台起订，常规样品48小时内完成打样，而且每个项目有对应技术工程师提供1对1服务，结合工艺设计经验，小批量定制成本可控。同时采用模块化设计，后期产品换代只需更换工装夹具和焊头，机架、电控和换能器部分可以继续复用。
问：设备从开箱到正式生产需要多久？ 答：一般标准机当天可完成部署。新产品需打样验证参数，根据材料特性、焊接面积、零件公差、装配条件的不同，耗时从1天到1周不等。更换材料批次或供应商时，建议重新验证关键参数。
